匠人精神打磨全球最大自由曲面采光頂，“未來之翼”奉上建筑與視覺的饕餮盛宴

　　本篇文章內容由[中國幕墻網]編輯部整理發布：

　　近年來，隨著中國經濟實力的高速增長，高層和超高建筑的數量是與日俱增，其規模也越來越大，而建設工期卻在逐漸縮短，這源于計算機技術的迅猛發展為建筑設計中大量采用數字化技術提供了基礎，隨意的自由流動曲面已經成為建筑大師們表達設計理念的重要手段。如何用創新的幕墻技術來踐行現代地標建筑的設計理想，如何用創新幕墻技術和產品來實現建筑之美，如何通過幕墻設計和BIM等技術應用加以完善等等，所有的技術難題，都需要我們不斷地探索和實踐，而蘇州中心廣場項目則很好的詮釋了所有的技術難題都在一一的被顛覆和破解，當難題已不再是“難題”，建筑才能真正展現其自由之美。

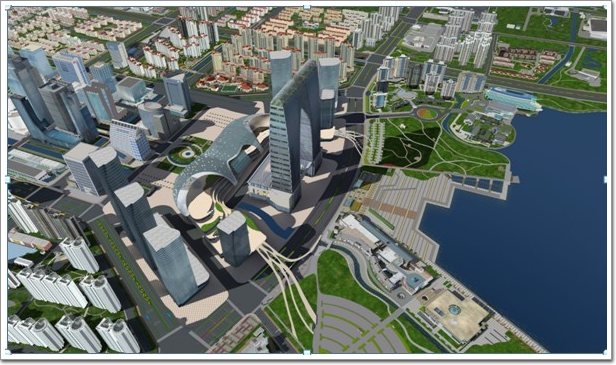

蘇州中心廣場整體效果圖

蘇州中心廣場“未來之翼”整體效果圖

　　蘇州中心廣場“未來之翼”項目，位于蘇州工業園區金雞湖西側，是蘇州東部綜合商務城的核心和制高點，與被稱為“世界第一門”的蘇州東方之門共同形成風格一致、面向金雞湖的城市建筑群形象。項目整體占地21.1公頃，總建筑面積約182萬平方米，其中地上建筑面積130萬平方米、地下建筑面積52萬平方米;本項目云集了建筑領域的眾多“國際大腕”，由日本日建、英國Benoy、美國SWA分別擔綱項目總體設計、商業建筑設計及整體景觀設計;據悉，其設計靈感來自于鳳凰——金雞湖的傳說，建筑師將其結構設想成一只鳳凰，棲息于綠洲之上，建筑大膽而醒目的弧形設計模仿鳳凰的翅膀，栩栩如生、氣勢非凡，以展翅翱翔之姿寓意蘇州迎向未來，集聚無限繁華的美好愿景，因其而得名“未來之翼”。

蘇州中心廣場整體效果圖

　　該項目是蘇州金螳螂繼打造蘇州東方之門之后的又一力作，是目前全球最大的整體式自由曲面、同時也是世界上最大的無縫連接多棟建筑的采光頂;幕墻系統包括EWS01-EWS12，采光頂，大鳥屋頂，下層廣場，連廊，5#6#塔樓（詞條“塔樓”由行業大百科提供）裙樓部分，室外吊頂，BMU防墜落系統等等;由于幕墻系統繁多，包括框架式玻璃幕墻、全玻幕墻、石材幕墻、金屬板幕墻（詞條“金屬板幕墻”由行業大百科提供）、格柵幕墻、采光頂、GRC吊頂幕墻、蜂窩鋁板、鋁合金百葉、玻璃欄桿、雨篷、水幕墻系統、防風雨百葉、大鳥屋頂系統等，主要幕墻系統就有30余個，幕墻體量巨大，面積超17萬平方米，種類多，相互之間收口就多，且大量曲面、雙曲面等異形幕墻屋面采光頂體系使其該項目施工工藝極其復雜。

蘇州中心廣場“未來之翼”樹形鋼結構幕墻

蘇州中心廣場平面區域分布圖

蘇州中心

蘇州中心商場裙樓是該突破性發展計劃的重要組成部份，貝諾為其提供建筑及室內設計，其中將建成世界上最大的薄殼結構。蘇州中心預計將于2017年完工并投入使用。

查看詳細資料

欲了解本文中提到的"蘇州中心"工程，
請"點擊圖片"進入_中國幕墻網[工程庫]子站。

　　蘇州中心廣場項目屋面幕墻工程包括A、B、C和J地塊及“未來之翼“屋面幕墻工程。J區作為整個商業的中軸線位置，南北分別連接BC區和A區，A區在立面上呈不規則分布，每層均有相對錯層，幕墻設計立面造型豐富，且材料種類相對較多，是把建筑作品與工藝品之間的距離拉得較近的一個區，未來之翼主要就在A、B、J三個區域形成，覆蓋整個中庭（詞條“中庭”由行業大百科提供），分布在結構樓層上方，整個屋面為單層網殼結構，面積高達3.6萬平方米，空間線性復雜，網殼面均為空間曲面形狀，大鳥形屋面結構主要由屋面網格、樹形支撐柱、V形支撐柱及側面水平支撐桿等結構組成。內廷的觀光電（詞條“光電”由行業大百科提供）梯外側就專門設計了觀賞性比較高的樹結構形狀的鋼結構。

蘇州中心廣場工程圖

蘇州中心廣場“未來之翼”利用BIM技術進行分析

　　“未來之翼”屋面系統由主體鋼結構系統和幕墻系統組成，其中鋼結構用鋼量約8300噸;屋面系統的玻璃和格柵，采用不銹鋼球膠夾具、不銹鋼擋堰、玻璃幕墻結構采用全隱框結構體系，并運用多種彩釉處理，局部使用彩色PVB膠片。格柵和鋁板表面氟碳噴涂處理，色彩豐富。基本配置為10mm半鋼化玻璃+2.28PVB（詞條“PVB”由行業大百科提供）+10mm夾膠半鋼化玻璃，150mm*150mm矩形帶球絞不銹鋼夾板，鋁單板采用3mm，表面氟碳噴涂（詞條“噴涂”由行業大百科提供）處理。未來之翼屋面玻璃板塊總共為10122塊，且每一塊玻璃的半徑都有所差異，這對施工來說絕對是一項重大考驗。

蘇州中心廣場“未來之翼”整體效果圖

　　在整個過程中，項目通過BIM模型實現數據化控制及管理，專業的團隊配以先進的儀器以及數據化的管理平臺，以經保證工程的質量，也成就了蘇州又一個偉大的經典工程。項目建成后，將是目前國內規模最大的城市綜合體，而這場建筑與視覺的饕餮盛宴，必將引領蘇州這座城市的發展與變革，并為這座千年古城開啟嶄新的未來!
