摘 要：本文闡述了一種新型的石材掛件結構，為
石材幕墻的安全和板塊的更換提供了方便。
關鍵詞：石材掛件；上豎直定位板；下豎直定位板；水平托板。
幕墻技術在我國已由初級階段步入到成熟階段，用幕墻來裝飾建筑，表現建筑現代感的手法已開始大量采用。特別是
天然石材具有高貴華麗的特點，被越來越多用于裝飾大樓的外墻。
幕墻技術還存著不盡人意之處，特別是石材幕墻。因天然石材本身是有色著的，就是同一礦床采出的的石材，深層和表層的紋理顏色也不一樣。石材板塊盡管在地面上挑選、排列、編號并按編號順序上墻安裝的石材墻面，還會有深淺不一的板塊現象出現。要想換掉這樣的石材板塊，從現有的掛件結構和安裝工藝上存在著不可彌補的問題。
1 普通石材掛件
普通石材掛件如圖1所示，是一厚度不小于3毫米的
不銹鋼板，經
沖孔折彎成形。①為插入上板塊下緣的上豎直定位板；②為插入下板塊上緣的下豎直定位板；③為承擔板塊重量的水平托板。
2 普通石材掛件板塊安裝工序
板塊安裝前，先安裝好板塊的下邊的兩個掛件。然后將板塊托起，將板塊下緣的兩個槽口分別卡入兩掛件①上豎直定位板，使兩掛件的水平托板托住板塊。再將板塊逐漸立起，待到垂直時，將板塊上緣槽口分別卡入兩個掛件②下豎直定位板，并用連接
螺栓將掛件
固定。完成一塊板塊的安裝。再安裝這塊板塊上面的板塊，重復上面工序，周而復始的安裝完整個墻面。
3 普通石材掛件的缺點和不足

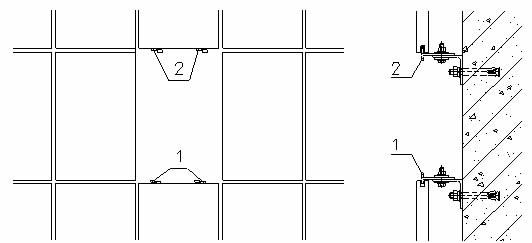

圖2為石材幕墻中間拆除一塊板塊的示意圖。從圖中可以看出，拆除板塊的洞口上下各有兩個豎直定位板，要求定位板插入板塊的深度不允許小于7毫米。這就決定了用這種結構的掛件安裝板塊時有以下缺點和不足。
3.1 想要完整的拆下板塊，必須拆除上面的所有板塊
因板塊的安裝工序是安裝一塊板塊安裝兩個掛件，再安裝上面的板塊再安裝兩個掛件。上下豎直定位板①和②插入板塊上下槽口都要保證在7毫米以上，板塊上緣與上掛件之間的間隙小于7毫米將板塊端起來往上串也摘不下來。所以要想完整的拆下其中的一塊板塊，必須拆除這塊板塊上面所有板塊。這在較大面積的石材幕墻中很少應用，因太費工。
3.2 必須換掉這塊板塊，只能將板塊砸碎
在石材幕墻立面大部份顏色、紋理都比較好，只有一兩塊板塊顏色或紋理太顯眼，必須換掉。這時認可將這塊板塊砸碎，也不采用上面的方法更換板塊。
