節能型建筑幕墻構造設計與應用

　　(2)隔熱墊式明框節能幕墻:在節能幕墻所選用的隔熱型材有穿條式(PA66GF25)和澆注式(PUR)，由于玻璃幕墻分格較大，中空玻璃重荷載效大，并承受正負壓風荷載的交變作用。本“節能型建筑幕墻構造”標準設計推薦性通用圖集中，經有關專家論證推 薦隔熱墊式(PA66 GF25)隔熱型材在明框幕墻節能設計中優選使用。采用不銹鋼螺栓將壓板機械固定，即節能又安全耐久，確保建筑工程長期安全使用。隔熱墊式隔熱鋁型材可選用普通鋁型材具有經濟性。

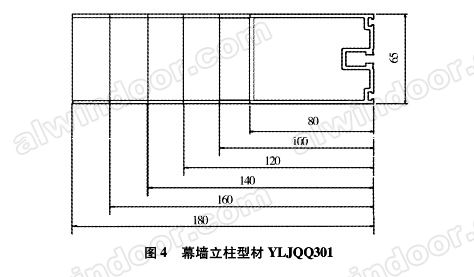

　　(詳見附圖(圖3、4))

　　(3)石材幕墻構造設計:按GBIT21086－2007《建筑幕墻》的規定

　　1)槽式背栓式石材幕墻，采用鋁合金掛件實現石材單元板塊可單獨卸裝便于維修。不宜使用T型掛件。

　　2)干掛石材幕墻采用墻面保溫，結構簡單保溫性能穩定，保溫材料應采用巖棉、礦棉、玻璃棉等不燃或難燃材料。


　　3)鋁合金掛件與石材連接采用有彈性的石材專用結構膠貼結。是柔性結構防止節點處石材破裂。石材板塊間縫隙采用石材專用硅嗣密封膠，并做無污染檢測合格。(見圖5}
