本篇文章內(nèi)容由[中國幕墻網(wǎng)www.deyilong.com.cn]編輯部整理發(fā)布：
鋼化玻璃（詞條“鋼化玻璃”由行業(yè)大百科提供）的碎片狀態(tài)項(xiàng)目不符合標(biāo)準(zhǔn)要求;夾層玻璃的耐熱性、耐輻照性項(xiàng)目存在問題;中空玻璃的露點(diǎn)項(xiàng)目不符合標(biāo)準(zhǔn)要求……這些是此前建筑玻璃“國抽”和近些年各地方市場監(jiān)管部門（詞條“門”由行業(yè)大百科提供）抽查發(fā)現(xiàn)的主要不合格項(xiàng)目。而在中國質(zhì)量認(rèn)證中心玻璃部部長林志強(qiáng)看來，在上述常見問題之外，鋼化玻璃的影像變形（詞條“變形”由行業(yè)大百科提供）和鋼化風(fēng)斑已成為行業(yè)兩大質(zhì)量“痛點(diǎn)”，亟需企業(yè)重視。
北京豐臺(tái)某項(xiàng)目上影像變形嚴(yán)重的幕墻玻璃
抽查不合格率在降低
建筑用鋼化玻璃、夾層玻璃、中空玻璃，是各地市場監(jiān)管部門質(zhì)量抽查時(shí)選擇的主要建筑玻璃產(chǎn)品，而從近些年的抽查結(jié)果來看，抽查不合格率呈逐漸下降趨勢。2012年，上海市質(zhì)量技術(shù)監(jiān)督局對(duì)該市生產(chǎn)的建筑用鋼化玻璃產(chǎn)品質(zhì)量進(jìn)行了專項(xiàng)監(jiān)督抽查，抽查不合格率近13%;2015年第三季度建筑用夾層玻璃質(zhì)量國家監(jiān)督抽查結(jié)果，不合格產(chǎn)品檢出率為24%;2018年，建筑玻璃產(chǎn)品質(zhì)量廣西監(jiān)督抽查結(jié)果，不合格產(chǎn)品檢出率為8.33%;而在2018年第3批的“國抽”中，建筑用鋼化玻璃不合格率高達(dá)17.6%。近兩年抽查的不合格建筑玻璃產(chǎn)品明顯減少。如2021年，濟(jì)南市市場監(jiān)管局抽查全市26家企業(yè)生產(chǎn)的44批次建筑安全玻璃產(chǎn)品，未發(fā)現(xiàn)不合格產(chǎn)品;廣州市市場監(jiān)管局2021年第二季度對(duì)建筑用玻璃產(chǎn)品質(zhì)量進(jìn)行了監(jiān)督抽查，經(jīng)檢驗(yàn)，3批次樣品全部產(chǎn)品符合標(biāo)準(zhǔn)要求;2021年沈陽市抽查了20批次建筑用鋼化玻璃，未發(fā)現(xiàn)有產(chǎn)品不符合標(biāo)準(zhǔn)要求。今年4月，甘肅省市場監(jiān)督管理局公告的22種產(chǎn)品質(zhì)量省級(jí)監(jiān)督抽查結(jié)果，其中，中空玻璃抽查未發(fā)現(xiàn)不合格產(chǎn)品;今年8月公告的江蘇省蘇州市2022年安全玻璃產(chǎn)品質(zhì)量市級(jí)監(jiān)督抽查合格率為90%;今年9月，河北省秦皇島市市場監(jiān)管局發(fā)布2022年度市本級(jí)生產(chǎn)許可證產(chǎn)品及玻璃產(chǎn)品質(zhì)量監(jiān)督抽查結(jié)果，建筑用鋼化玻璃、中空玻璃、平板玻璃均合格。林志強(qiáng)分析，建筑玻璃抽查不合格率在下降，主要是因?yàn)?a target='_blank' style='font-size:1em; border-bottom:1px dotted blue;'>玻璃加工企業(yè)的質(zhì)量意識(shí)在逐年提升，另外，建筑玻璃加工技術(shù)也日趨成熟。“比如鋼化玻璃設(shè)備，以前國產(chǎn)設(shè)備不太好，現(xiàn)在國產(chǎn)設(shè)備已經(jīng)很好了。工人對(duì)各種加工技術(shù)也很了解，做合格產(chǎn)品已經(jīng)不難了。”林志強(qiáng)認(rèn)為，隨著各加工企業(yè)對(duì)標(biāo)準(zhǔn)、技術(shù)的熟練掌握，建筑玻璃質(zhì)量總體上有較大提升。
老生常談的問題仍存在

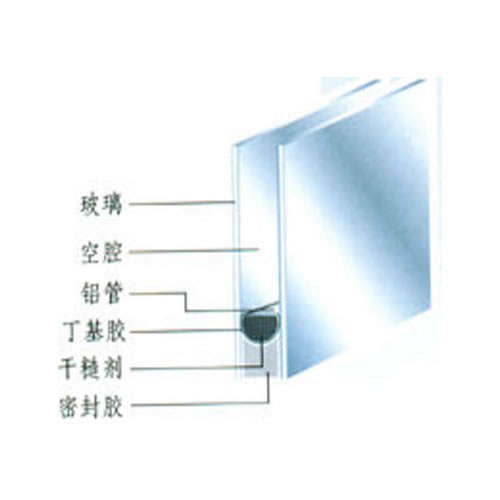

雖然各級(jí)抽查的建筑用玻璃不合格率在降低，但不合格項(xiàng)仍舊是多年前常見的那些，比如鋼化玻璃的“碎片狀態(tài)”，夾層玻璃的“耐熱性、耐輻照性”，中空玻璃的“露點(diǎn)”等。鋼化玻璃碎片狀態(tài)不合格，會(huì)導(dǎo)致玻璃破碎時(shí)產(chǎn)生的尖銳碎片對(duì)人體造成傷害;夾層玻璃的耐熱性、耐輻照性項(xiàng)目不符合標(biāo)準(zhǔn)要求，產(chǎn)品易出現(xiàn)氣泡、脫膠現(xiàn)象，導(dǎo)致玻璃使用壽命降低;中空玻璃的露點(diǎn)項(xiàng)目不符合標(biāo)準(zhǔn)要求，使用過程中玻璃內(nèi)表面會(huì)形成結(jié)露或結(jié)霜的現(xiàn)象，影響玻璃的外觀及通透性，導(dǎo)致產(chǎn)品的隔熱（詞條“隔熱”由行業(yè)大百科提供）、隔聲性能降低。林志強(qiáng)認(rèn)為，建筑玻璃加工技術(shù)已經(jīng)成熟，要做出合格的產(chǎn)品，還要看企業(yè)是否用心去做產(chǎn)品，只要企業(yè)愿意投入，比如做好首檢，發(fā)現(xiàn)產(chǎn)品不合格，就馬上調(diào)整工藝。
“現(xiàn)在是比較容易做到的，不像20年前你要做合格的鋼化玻璃，設(shè)備、人員技術(shù)都不太行，有可能就做出不合格產(chǎn)品。現(xiàn)在如果還有一些不合格，主要還是企業(yè)考慮成本問題，這和效益也有關(guān)系。”林志強(qiáng)說。
影像變形已無法回避
“除了常見的問題外，目前比較難解決的就是影像變形和鋼化風(fēng)斑，但這是屬于升級(jí)版的質(zhì)量要求。”林志強(qiáng)在接受《中國建材報(bào)》記者采訪時(shí)表示，這兩大問題，目前缺乏相關(guān)的標(biāo)準(zhǔn)要求。在他看來，我國建筑玻璃工業(yè)近20年在兩個(gè)方面取得了巨大的成功。一是安全，采用鋼化和夾層工藝，使玻璃的脆性降低到足以阻擋子彈的程度;二是節(jié)能，通過使用玻璃鍍膜，將輻射返回其來源，大大提高了玻璃的隔熱水平。“但是，在我們追求安全與節(jié)能的同時(shí)，也在為此付出代價(jià)。”林志強(qiáng)說，在高性能的鍍膜和鋼化玻璃中，反射影像的畸變?cè)絹碓绞艿接脩舻年P(guān)注，鋼化使玻璃的平整度變差，鍍膜增強(qiáng)了反射的影像，當(dāng)我們將不同的強(qiáng)度和反射元素組合成復(fù)雜的高性能隔熱單元時(shí)，玻璃的影像變形就成了無法回避的問題。有的工程甲方會(huì)在合同里要求，乙方交付的玻璃“在30米外觀看，不能出現(xiàn)明顯的哈哈鏡效果”。林志強(qiáng)表示，幕墻玻璃產(chǎn)生影像畸變的原因很多，除了玻璃單元本身的變形外，玻璃裝配時(shí)，邊緣過度壓力導(dǎo)致的玻璃變形;中空玻璃內(nèi)腔因氣溫和壓力的變化而改變玻璃的表面形狀，都會(huì)產(chǎn)生影像畸變。但在各種因素中，鋼化產(chǎn)生的變形無疑是最突出的。雖然各國的鋼化玻璃標(biāo)準(zhǔn)都制定了彎曲度的限值和檢測方法，玻璃供應(yīng)商通常提供的產(chǎn)品也都能滿足標(biāo)準(zhǔn)要求，但實(shí)際安裝在建筑上的玻璃仍然可能存在嚴(yán)重的影像變形，這種質(zhì)量糾紛近幾年越來越多，因?yàn)樗_實(shí)破壞了建筑的美感，這迫使設(shè)計(jì)師和終端客戶尋求一種全新的評(píng)價(jià)方案。“而這需要玻璃加工廠優(yōu)化生產(chǎn)工藝，不要片面強(qiáng)調(diào)產(chǎn)品的安全性能，鋼化不要過度，剛好控制在又保證安全又不破壞平整度的范圍內(nèi)。”林志強(qiáng)表示。
