玻璃選用與建筑幕墻所在地區有密切關系，我國幅員遼闊、氣候條件差異很大，為了使建筑熱工設計與地區氣候相適應，《民用建筑熱工設計規范》GB50176將全國劃分成五個區，即嚴寒、寒冷、夏熱冬冷、夏熱冬暖和溫和地區。《公共建筑節能設計標準》GB50189又將嚴寒地區劃分的嚴寒地區A區和嚴寒地區B區。
建筑節能設計要求：在冬季最大限度的利用自然能來取暖，多獲得熱量和減少熱損耗；夏季最大限度減少得熱并利用自然能降溫、冷卻，以達到節能目的。
透明幕墻對建筑耗能高低的影響主要有兩個方面，一是透明幕墻的熱工性能影響到冬季采暖，夏季空調室內外溫差傳熱；另外就是幕墻的透明材料（如玻璃）受太陽輻射影響而造成的建筑室內的得熱。冬季，通過透明幕墻進入室內的太陽輻射熱有利于建筑的節能，因此減少透明幕墻的傳熱系數，抑制室溫傳熱是降低透明幕墻熱損耗的主要途徑之一；夏季通過透明幕墻進入室內的太陽輻射熱成為空調降溫的主要負荷，因此，減少進入室內的太陽輻射熱以及減少透明幕墻的溫度傳熱都是降低空調能耗的途徑。
在嚴寒和寒冷地區，采暖期室內外溫差傳熱的熱量損失占主導地位。因此，對幕墻的傳熱系數的要求高于南方地區。反之，在夏熱冬暖和夏熱冬冷地區，空調期太陽輻射得熱所引起的負荷可能成了主要矛盾，因此，對幕墻的玻璃（或其他透明材料）的遮陽系數的要求高于北方地區。
鍍膜玻璃分為陽光控制鍍膜玻璃和低輻射膜(Low-E) 鍍膜玻璃。低輻射膜(Low-E) 鍍膜玻璃又分為高透型LOW-E玻璃和遮陽型LOW-E玻璃（sun-E玻璃）。
遮陽型LOW-E玻璃（sun-E玻璃），它除了具有LOW-E玻璃反射遠紅外線功能外，還可對陽光有一定控制作用。高透型LOW-E適用于高緯、高寒地區；遮陽型LOW-E（sun-E）玻璃用于夏熱冬冷地區比較合適。
GB/T18915.1-2002《鍍膜玻璃 第一部份
陽光控制鍍膜玻璃》（2002年12月17日發布，2003年6月1日實施，同日《熱反射玻璃》JC693-1998廢止）對陽光控制鍍膜玻璃技術要求作了規定。

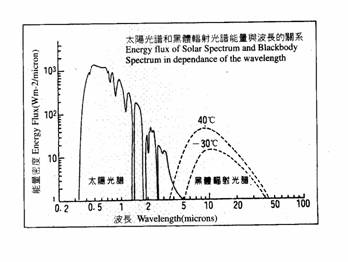

陽光控制鍍膜玻璃是對波長350~1800nm（0.35~1.8μm）的太陽光(見圖2-2)具有一定控制作用的鍍膜玻璃。
圖2-2
陽光控制鍍膜玻璃的技術要求：
非鋼化陽光控制鍍膜玻璃尺寸允許偏差、厚度允許偏差、彎曲度、對角線差應符合GB11614的規定。
鋼化陽光控制鍍膜玻璃與半鋼化陽光控制鍍膜玻璃尺寸允許偏差、厚度允許偏差、彎曲度、對角線差應符合GB17841-1999的規定。
外觀質量
陽光控制鍍膜玻璃原片的外觀質量應符合GB11614中汽車級的技術要求。作為幕墻用的鋼化、半鋼化陽光鍍膜玻璃原片進行邊部精磨邊處理。
陽光控制鍍膜玻璃的外觀質量應符合表2-12a的規定。
表2-12a 陽光控制鍍膜玻璃的外觀質量
|
缺陷名稱 |
說明 |
優等品 |
合格品 |
|
針孔 |
直徑＜0.8mm |
不允許集中 |
|
|
0.8mm≤直徑＜1.2mm |
中部:3.0×S,個且任意兩釘孔之間的距離大于300mm.
75mm邊部:
不允許集中 |
不允許集中 |
|
1.2mm≤直徑＜1.6mm |
中部:不允許
75mm邊部:3.0×S,個 |
中部: 3.0×S,個
75mm邊部:8.0×S,個 |
|
1.6mm≤直徑≤2.5mm |
不允許 |
中部: 2.0×S,個
75mm邊部:5.0×S,個 |
|
直徑＞2.5mm |
不允許 |
不允許 |
|
斑點 |
1.0mm≤直徑≤2.5mm |
中部:不允許
75mm邊部:2.0×S,個 |
中部: 5.0×S,個
75mm邊部:6.0×S,個 |
|
2.5mm＜直徑≤5.0mm |
不允許 |
中部: 1.0×S,個
75mm邊部:4.0×S,個 |
|
直徑＞5.0mm |
不允許 |
不允許 |
|
斑紋 |
目視可見 |
不允許 |
不允許 |
|
暗道 |
目視可見 |
不允許 |
不允許 |
|
膜面劃傷 |
0.1mm≤寬度≤0.3mm
長度≤60mm |
不允許 |
不限
劃傷間距不得小于100mm |
|
寬度＞0.3mm
長度＞60mm |
不允許 |
不允許 |
|
玻璃面劃傷 |
寬度≤0.5mm
長度≤60mm |
3.0×S,個 |
|
|
寬度＞0.5mm
長度＞60mm |
不允許 |
不允許 |
|
注1: 針孔集中是指在φ100mm面積內超過20個.
注2:
S是以平方米為單位的玻璃板面積,保留小數點后兩位:
注3:
允許個數及允許條數為各系數與S相乘所得的數值,按GB/T8170修約至整數;
注4: 玻璃板的中部是指距玻璃板邊緣75mm以內的區域,其它部分為邊部. |
光學性能
光學性能包括：紫外線透射比、可見光透射比、可見光反射比、太陽光直接透射比、太陽光直接反射比和太陽能總透射比，其差值應符合表2-12b規定。
表2-12b
陽光控制鍍膜玻璃的光學性能要求
|
項目 |
允許偏差最大值（明示標稱值） |
允許最大差值（未明示標稱值） |
|
可見光透射比大于30% |
優等品 |
合格品 |
優等品 |
合格品 |
|
±1.5% |
2.5% |
≤3.0% |
≤5.0% |
|
可見光透射比小于30% |
優等品 |
合格品 |
優等品 |
合格品 |
|
±1.0% |
2.0% |
≤2.0% |
≤4.0% |
|
注：
對于明示標稱值(系列值)的產品，以標稱值作為偏差的基準，偏差的最大值應符合本表的規定；對于明示標稱值的產品，則取三塊試樣進行測試，三塊試樣之間差值的最大值應符合本表的規定。 |
